Розмови про заточку. Питання та відповіді.

[Exibiche]

Там же фокусировка есть, сейчас не могу выложить фото, потому что на работе, но в какой-то из тем по заточке выкладывал.

Киньте ссылочку

[inki]

там фокусировка происходит за счет приближения или удаления линзы от объекта
точно так происходит приближение при котором качество хуже некуда

[Exibiche]

inki1989
На сколько я знаю, вы правы. Поэтому и прошу показать фото с 250 кратного увеличения.

sobol-21
А еще пожалуйста модель микроскопа.

[inki]

Exibiche
Мне кажется что модель и фото Вы не получите =)

[sobol-21]

Дельта оптикал.
[Urlhttp://knifeclub.com.ua/forum/viewtopic.php?f=44&t=30489&start=75[/url]

[sobol-21]

Почему такой скепсис? Я же написал что я на работе, компа нет, а в смартфоне с этими буковками пока в нужную попадешь прсто капец. В микроскопе есть колесико фокусировки, производит Польша, кратность правда выбрать желаемую невзможно, потому что область кратности от50 до 250 лежит внутри прозрачного стаканчика, а снаружи получается примерно 10-50 и 250.

[Exibiche]

sobol-21
А какая модель точнее. На сайте нарыл: Delta Optical Smart 2MP. Оно?
И фотки 250х пожалуйста.

inki1989
Да-да. Не надо так

[sobol-21]

Да, именно оно. Фотки на этом форуме, в теме: оптика для инспекции...,4я страница, мой пост с тремя фото.Приеду домой, вставлю нормально ссылки, если не найдете.

[Odissey]

Фото с мбс-9 сделанные на Galaxy S4.
Китайский нож, в процессе заточки, эта сторона немного недоточена арканзасом, вверху видны риски от синтетики еще не выведенные, увеличение 18х

Тот же нож, с другой стороны, риски только от арканзаса, увеличение 30х

Кершау пистон, чем точил не помню, по моему чосерой до 10000, увеличени 18х

То же самое, свет направил по другому, видно мааааленький микроподвод от яшмы.

Лезвие olfa, заводская заточка, виден микроподвод увеличение 30х

Ну и то что под руку попалось.
Кусок рисунка напечатанного на лазерном принтере, на белом видны черные пятнышки, это тонер разлетелся чуть-чуть, и прилип

Линейка, цена деления миллиметр.

Весь альбом http://fotki.yandex.ru/users/mrodissey/album/447466/
К сожалению камеры телефона недостаточно для того чтобы полноценно передать то что вижу я в микроскоп, особенно учитывая то что он бинокулярный.
Пострадала детальность, фокусировка и яркость. Также очень много зависит от света, направляя его с разных сторон, можно увидеть гораздо больше, чем если направлять его с одной стороны.
Блин я нифигово так ошибся, объектив микроскопа на 2х стоял, а я еще думал что-то масштаб на фото мелковат
Заметил только на фото линейки, там же только 2 риски должно быть видно.

[Exibiche]

Odissey
С линейкой какое увеличение?

[Odissey]

Odissey
С линейкой какое увеличение?

30 получается, я пост отредактировал.

[Exibiche]

Odissey


Щас отфоткаю, что я вижу. Фигово смартфоном, но...

[Odissey]

Фото китайского ножа недоточенного арканзасом, видно дефекты на кромке, увеличение теперь уже точно 50х

Перефотографировать заново не буду, очень много времени занимает. Сфотографировать с увеличением 98х пока не получается, света очень мало, а если взять фонарь, то телефоном я не могу сфотографировать одной рукой. В общем качество фото вполне приличное, хотя в живую конечно еще лучше.

[inki]

вот что я точил сегодня.
закончил на 180 кк.
Начал терять концентрацию, продолжу потом.

[пгупгу]

Це ще не точене



S90V Кромка загорнута на підйомі праворуч. Незвично.

[inki]

Похвастаюсь и я своим ганзо г704 до заточки.
Это он после корса постом выше.

[пгупгу]

Нє, щось треба робити з освітленням, бо нічого не зрозуміло.Видно дивний колір підводів, рватий край, але ж це нічого не говорить про характер ушкоджень.

[sobol-21]

Для inki1989 и Exibiche
Сегодняшние, свеженькие:
Себа Инсинго, заводская заточка, 250х, согласно шкале микроскопа, за точность не ручаюсь.
[URL=http://piccy.info/view3/7289637/75 ... .jpg[/img][/url]
Бенч AFCK 806, заводская заточка, 250х;
[URL=http://piccy.info/view3/7289656/f5 ... .jpg[/img][/url]
Надпись на том же бенче, 50х;
[URL=http://piccy.info/view3/7289664/68 ... .jpg[/img][/url]
То же, только 250х;
[URL=http://piccy.info/view3/7289674/19 ... .jpg[/img][/url]
[URL=http://piccy.info/view3/7289681/be ... .jpg[/img][/url]
Естественно, качество картинки с оптического микроскопа в разы лучше,тем более эти фото делал с рук, поэтому в последнее время чаще пользуюсь обычной лупой 5-10х, меньше мороки и на большее не заморачиваюсь.

[Weltkind]

Гм...А микроподвод-то на олфах погрубее чем сам подвод или тем же аббразивом...

[inki]

пгупгу
Завтра буду щось дивитись.

[Odissey]

Гм...А микроподвод-то на олфах погрубее чем сам подвод или тем же аббразивом...

Может тем же, может чуть тоньше, режут они все равно хорошо.

[Exibiche]

Отфоткал подвод под микроскопом галимым смартфоном. Не для оценки красоты заточки (Мой ИДСишник, точу часто и наспех; главное чтоб остро ), а для понимания масштабов того, что мы видим.

Сначала линейка. Деление 1мм:

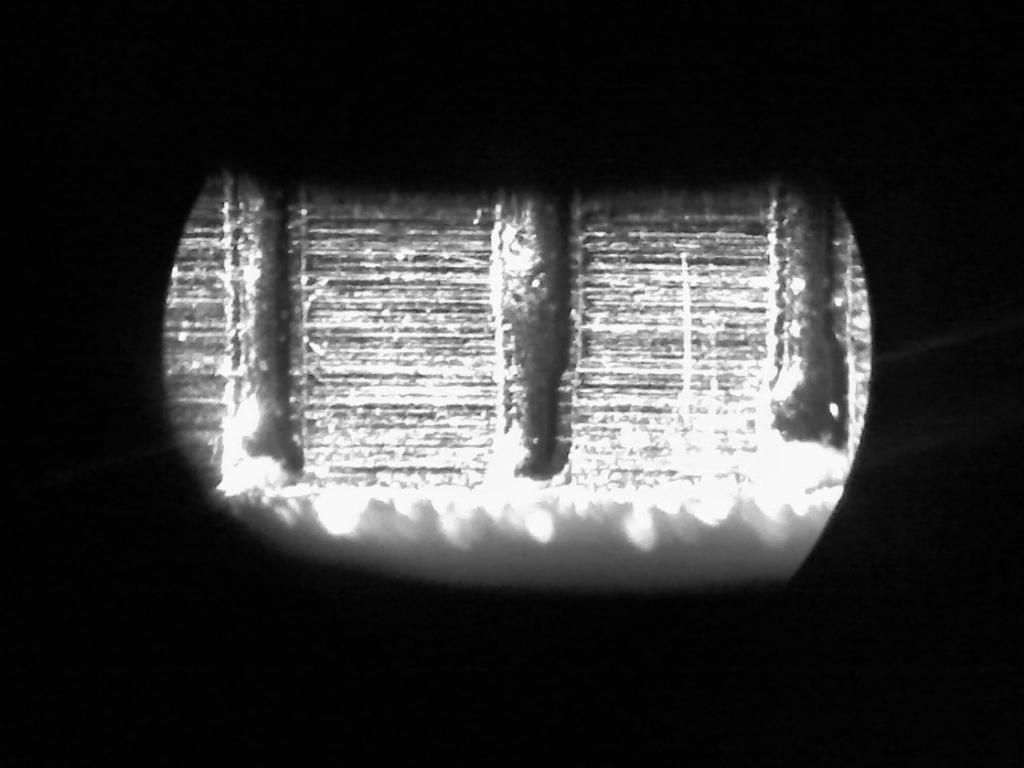

35x

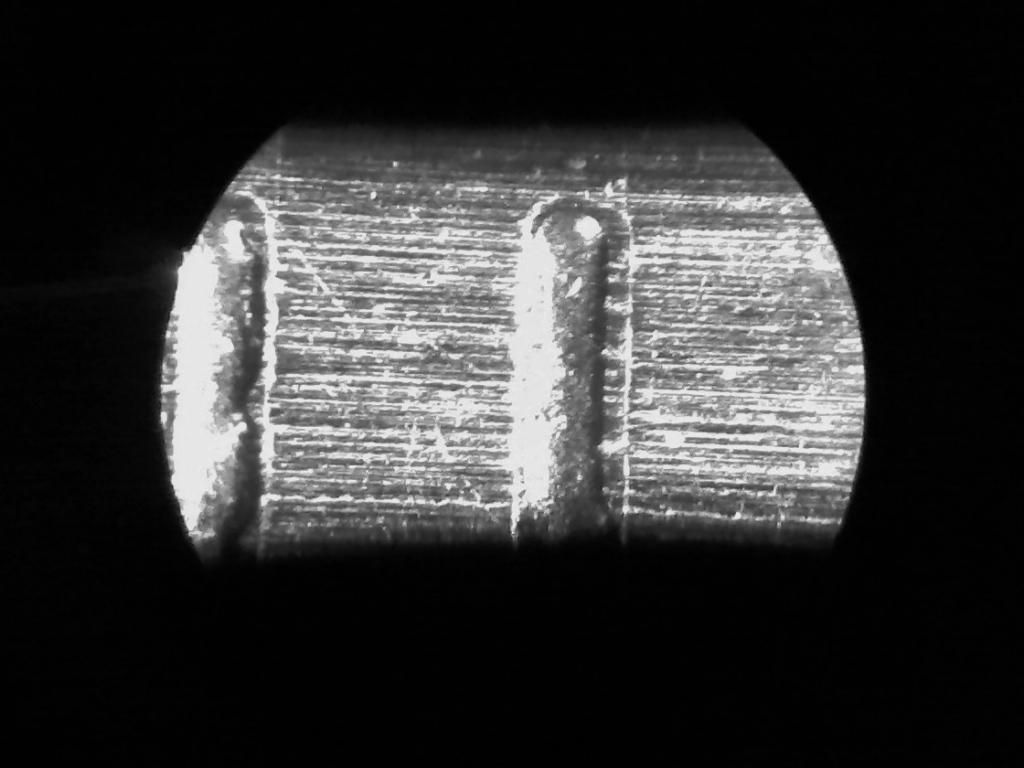

56x

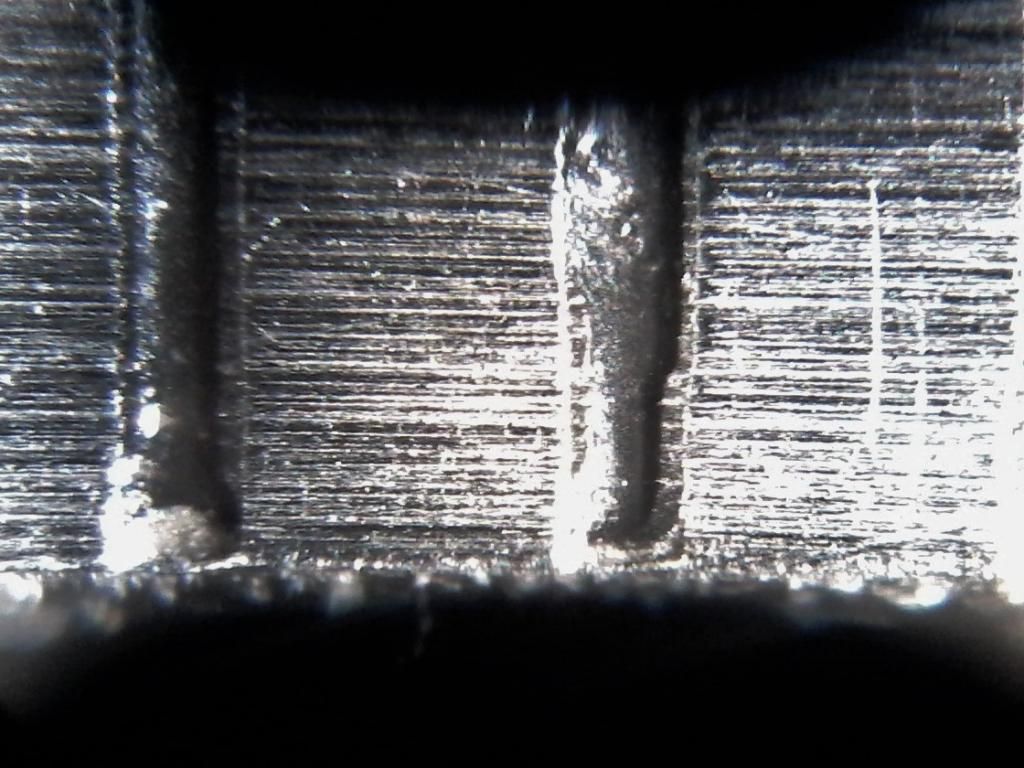

62,5x

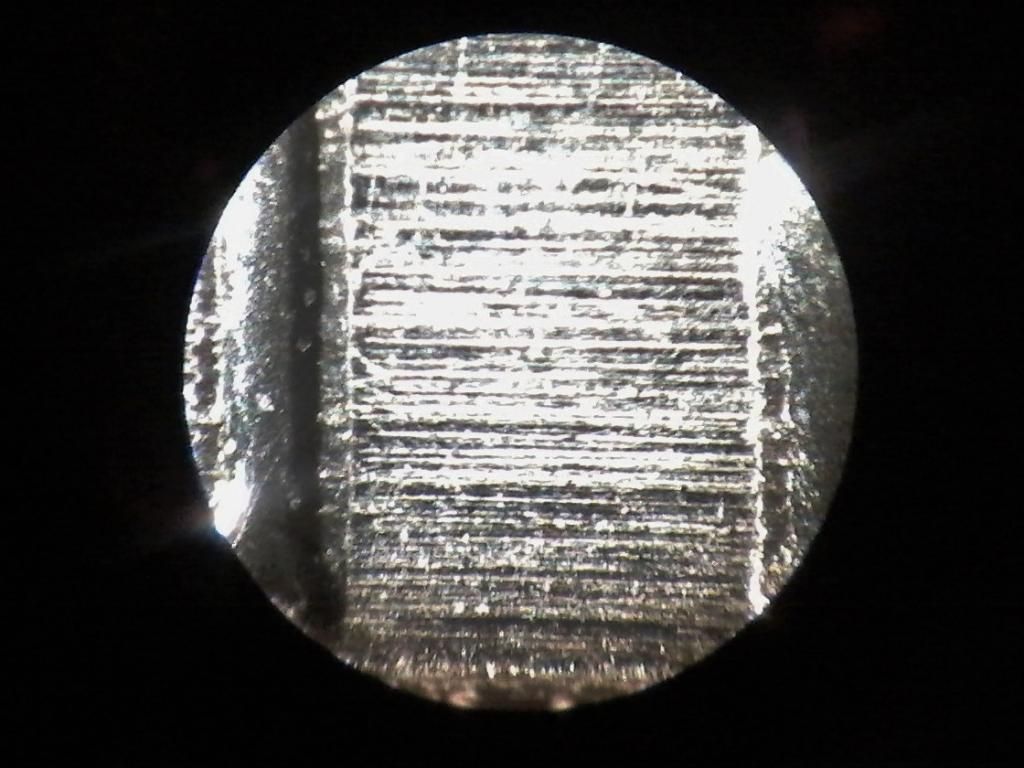

75x

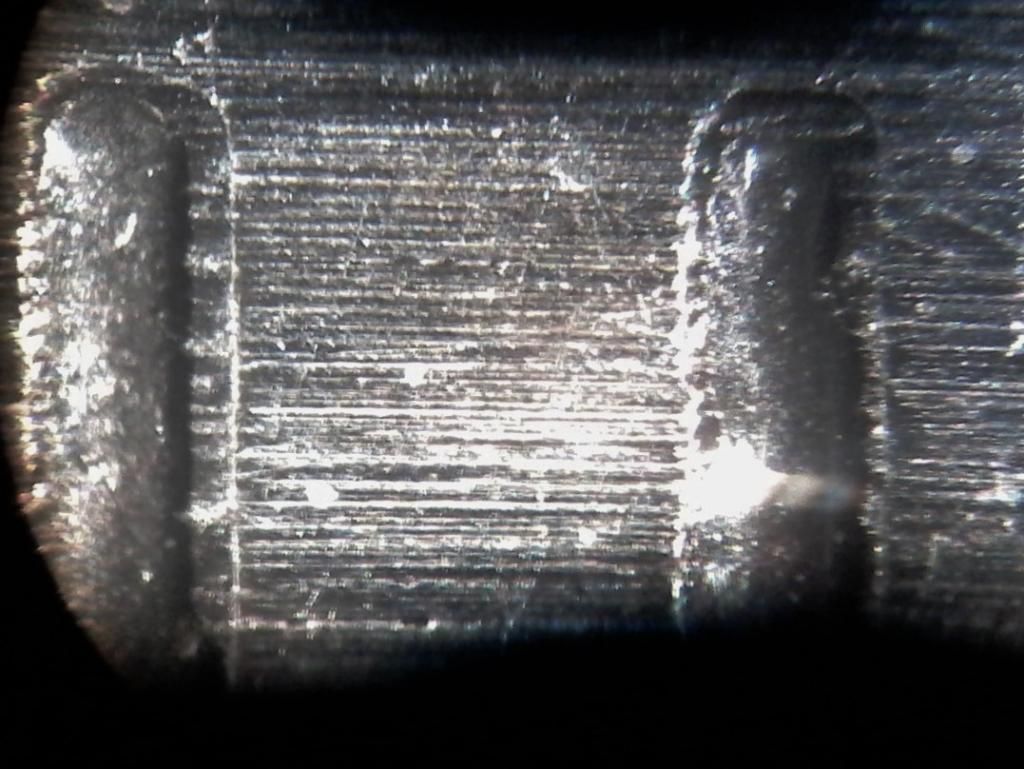

100x

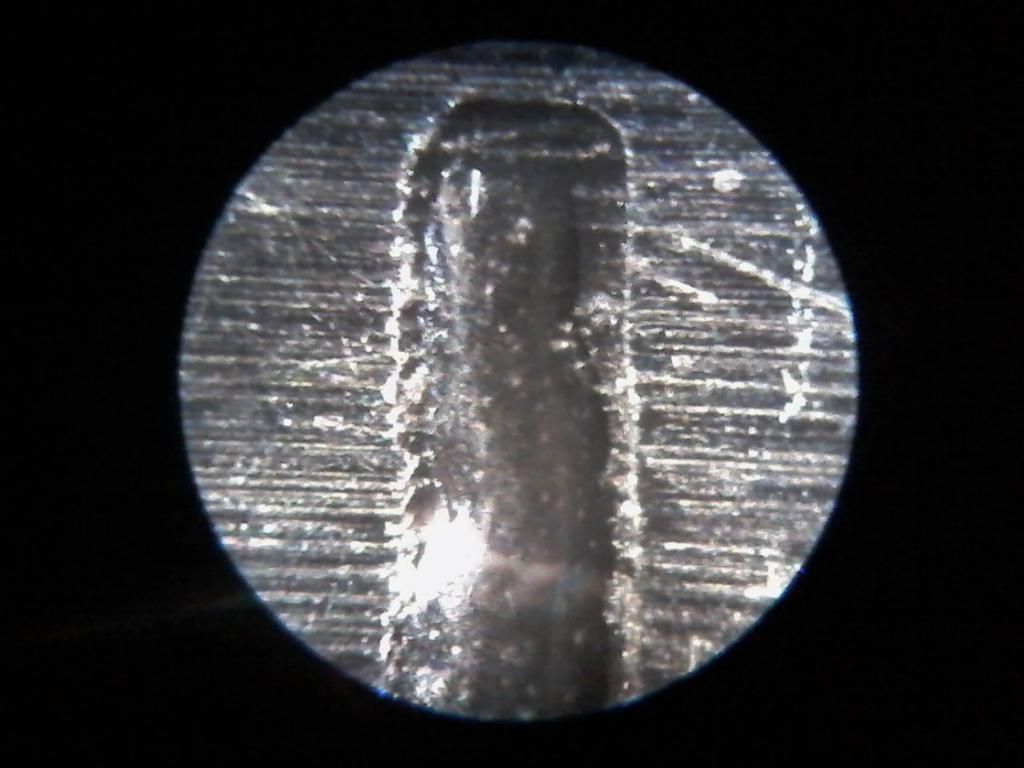

120x


500x Верхушка риски шкалы градуировки на линейке.


А теперь подвод 1,3мм

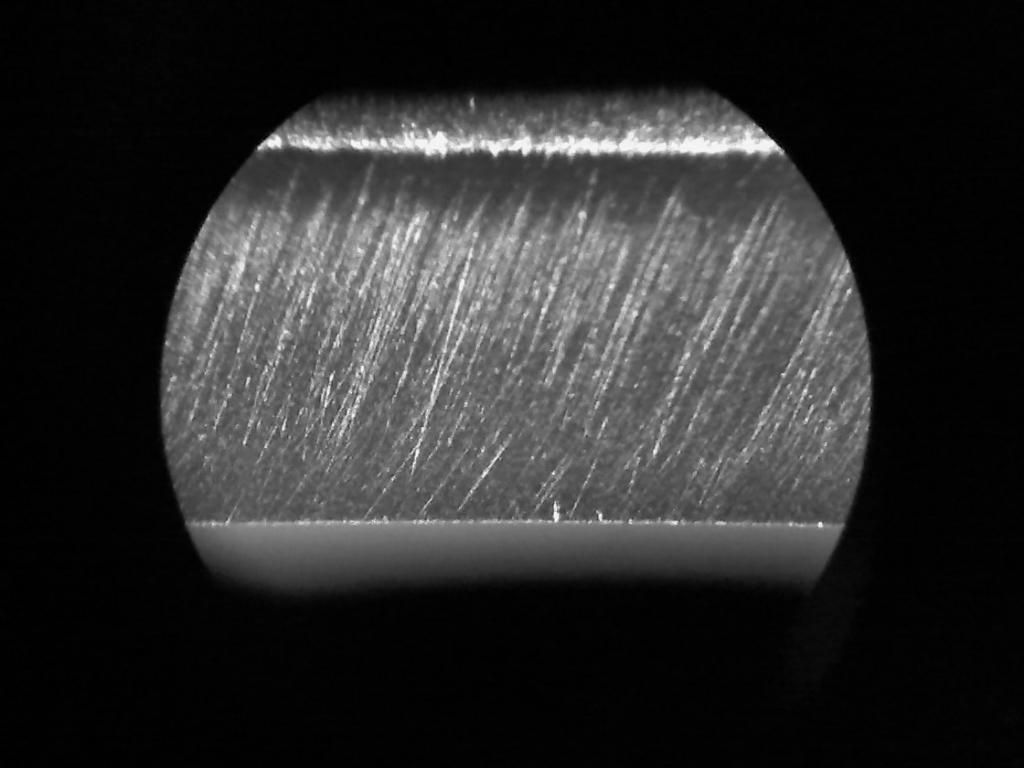

35x

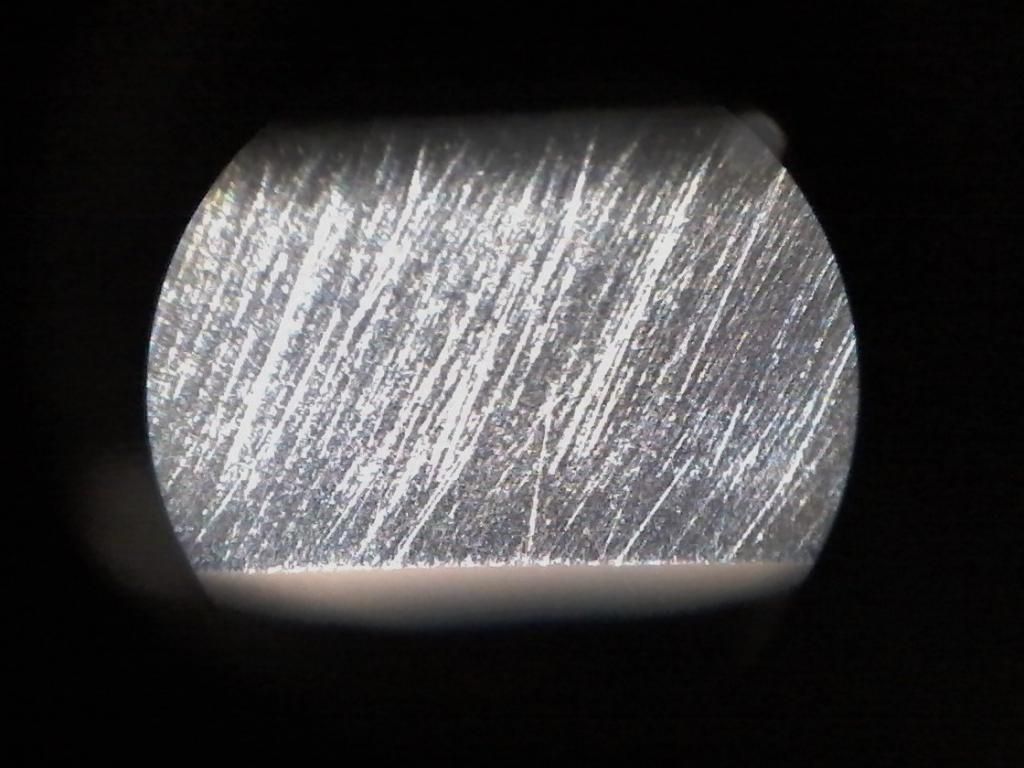

56x

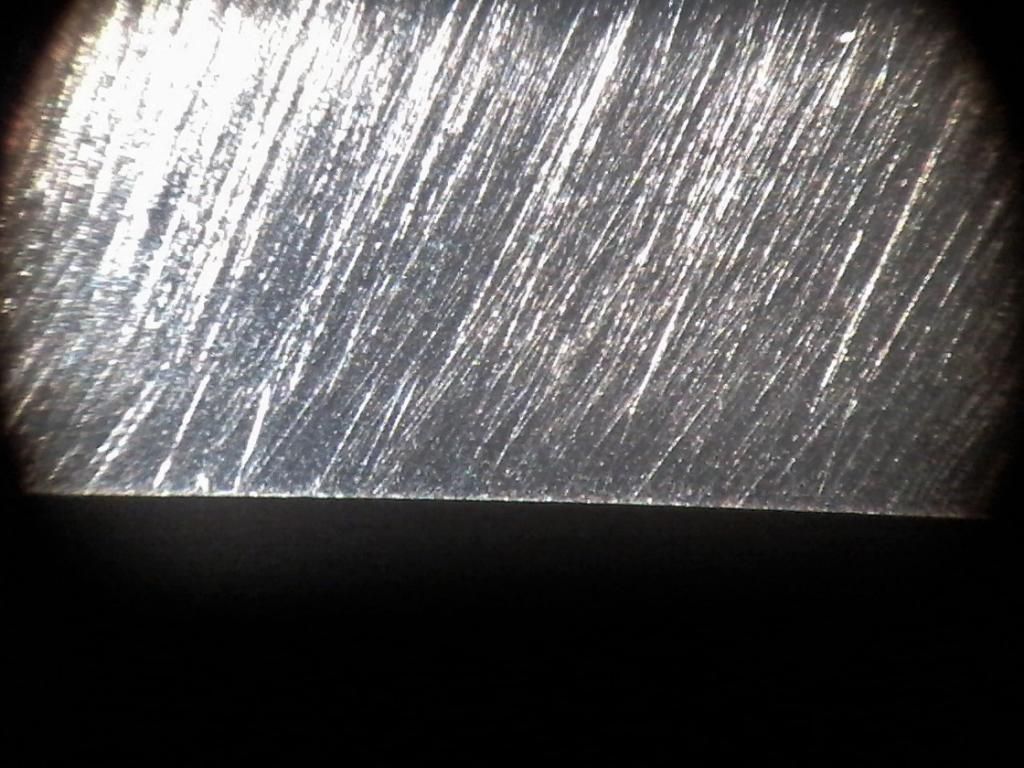

62,5x

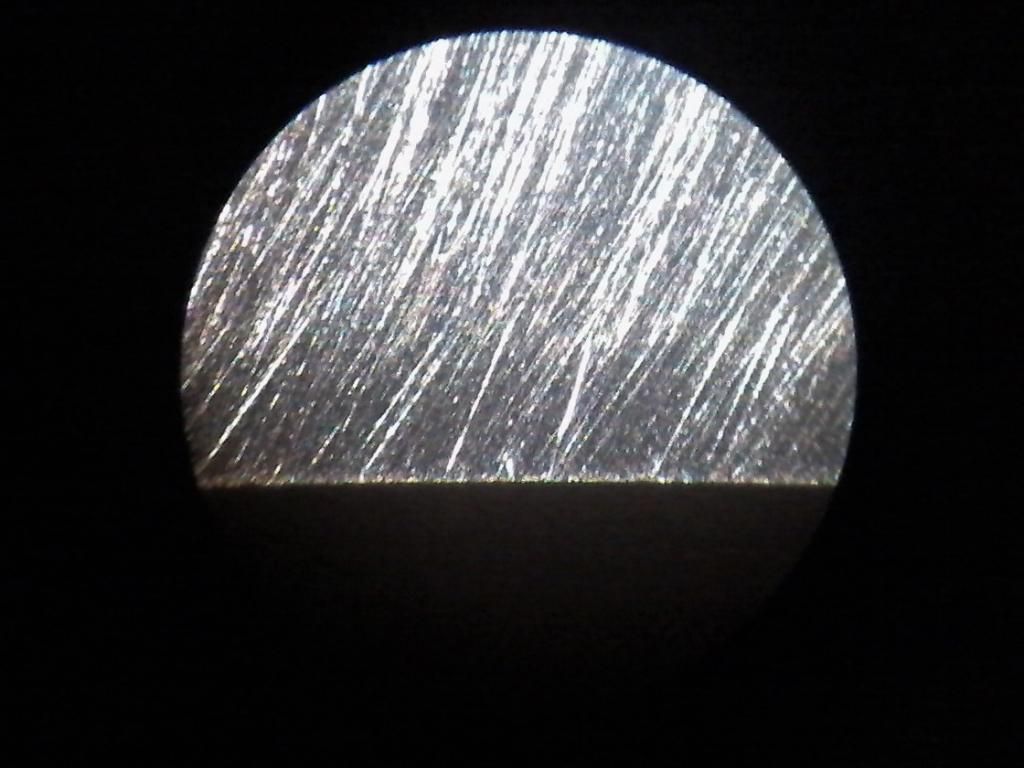

75x

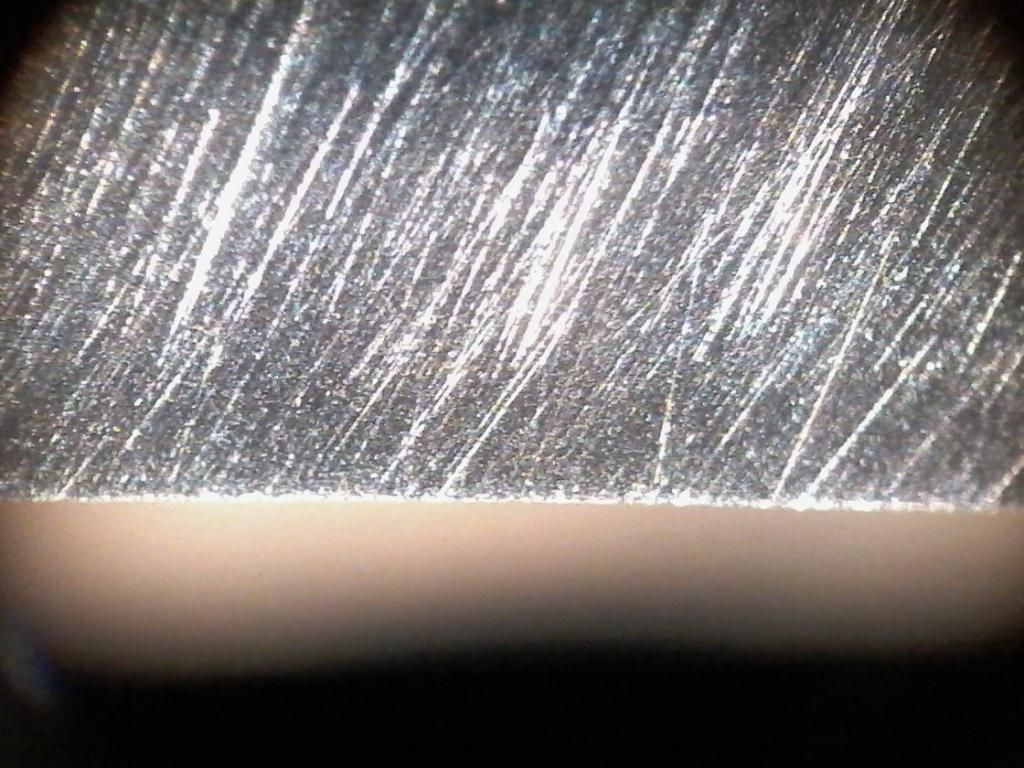

100x

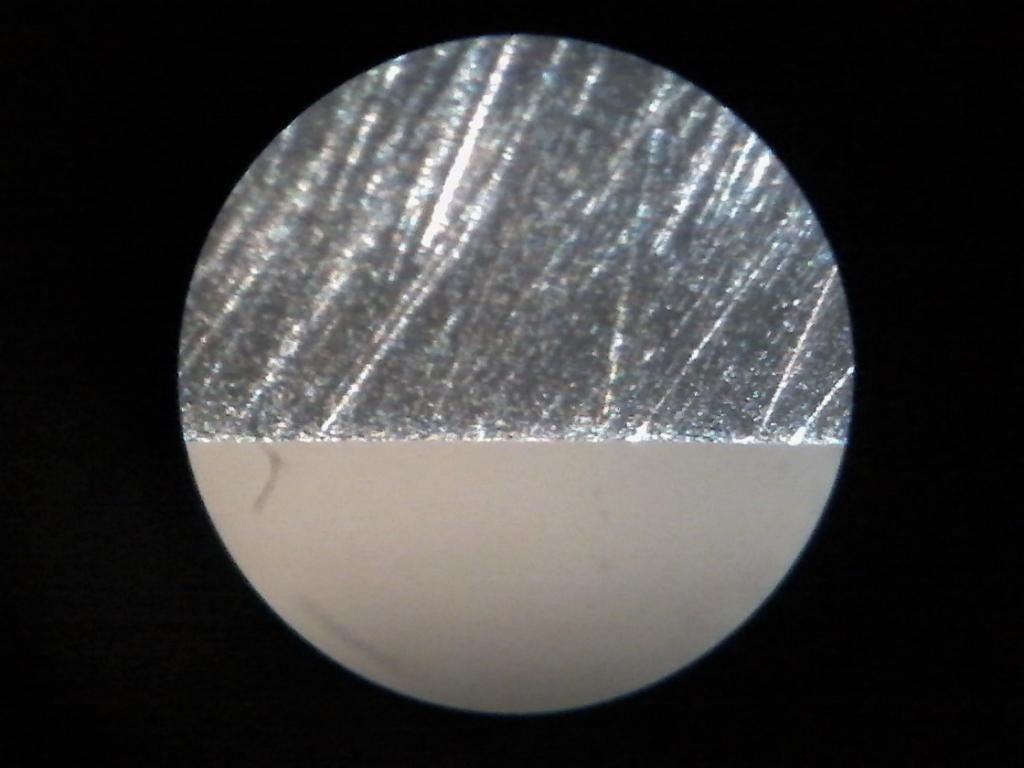

120x

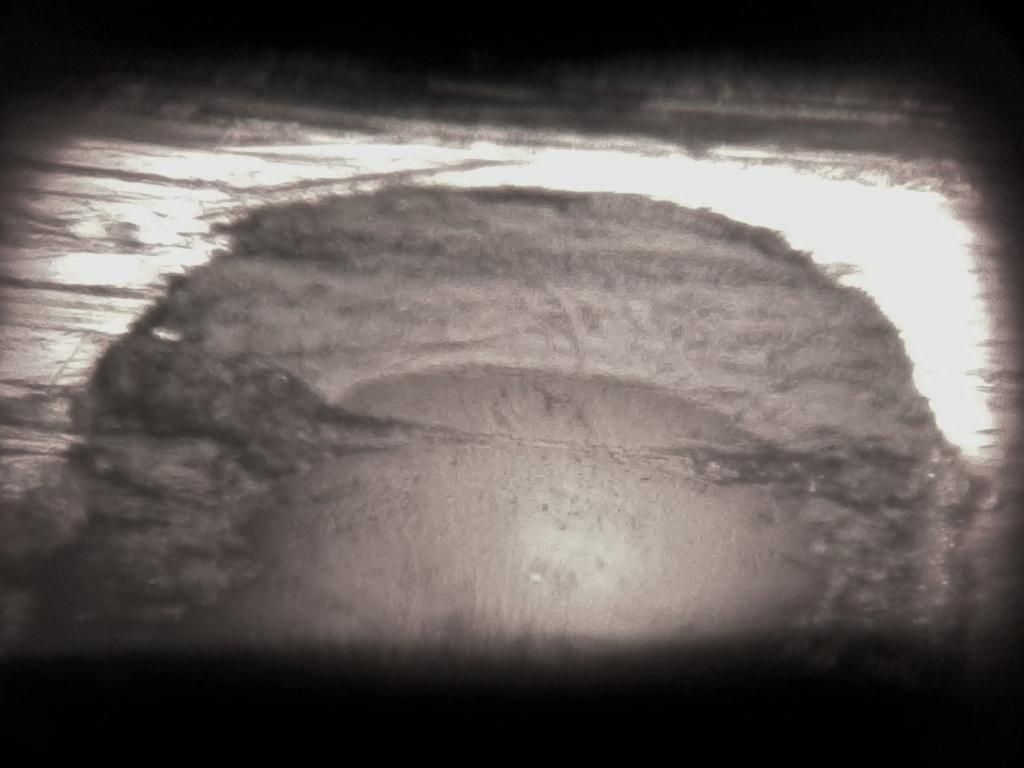

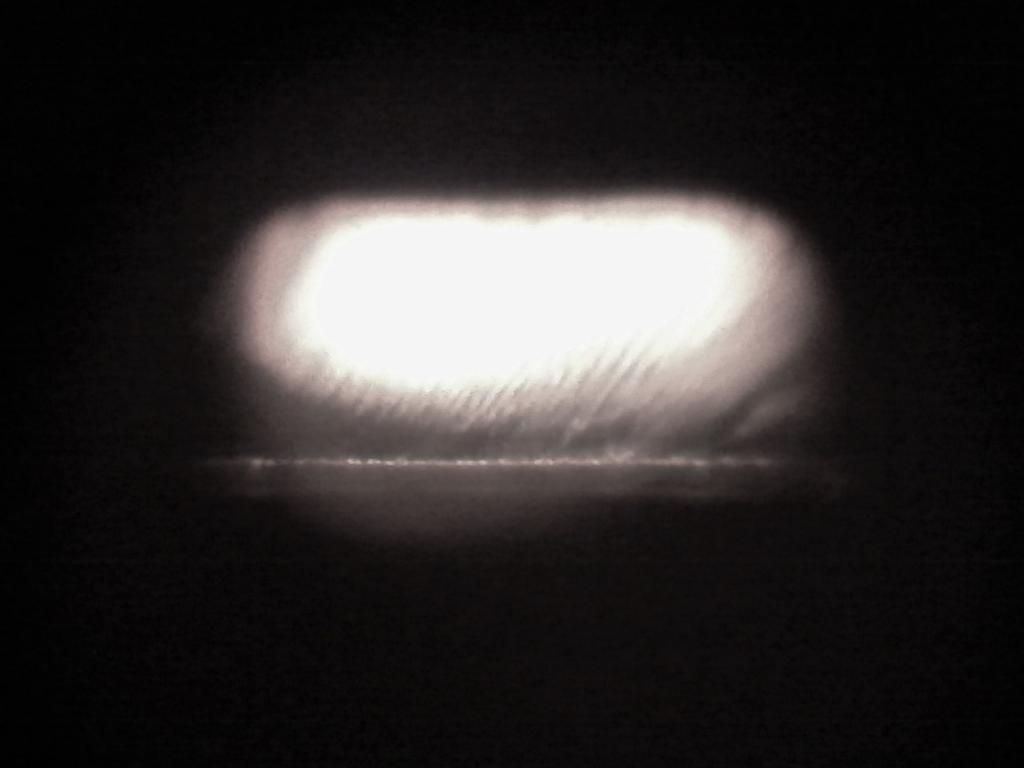

500x сорри, за качество, смартфон наотрез отказывался делать нормальные фотки. Постоянно в пересвете был. Все что получилось. Но глазом видно структуру металла.

[Odissey]

Exibiche
Больше 120 смысла фотографировать нет. Я кажется примерно понял что вы имели ввиду за матовый микроподвод от чосеры. Сегодня буду точить, попробую это увидеть и сфотографировать.

[Exibiche]

Exibiche
Больше 120 смысла фотографировать нет. Я кажется примерно понял что вы имели ввиду за матовый микроподвод от чосеры. Сегодня буду точить, попробую это увидеть и сфотографировать.

На этом ноже его как раз нет. он финишировался на трансом Арканзасом. А засвет на кромке это микросирейтор от выкрашивания. Нож уже резал. После чозеры такая полоска раза в 3-4 больше. Смартфон сильно пересвечивает в бликах. А глазом отчетливо видно зерно металла.

[inki]

Кто из любителей поточить будет на СГ в эти выходные?
