Spyderco Endura HAP-40 - встречаем новинку.

[DistortioN]

Спасибо за обзор и фото! Как всегда отлично!:)
Эндура всегда привлекала своим внешним видом и конкретно отталкивала своей конструкцией. Нож контраст для меня.
Линия ламината смотрится красиво.

П.С. Цвет накладок очень похож на цвет фрн и ж10 ораньжевых накладок на китайских копиях Это не намек и не ирония. ПРосто наблюдение

[Urs]

Павел,спасибо за развёрнутый и информативный ответ по твёрдости. Не перестаю удивляться серьёзности твоего подхода к делу.

[Exibiche]

Exibiche
...А при этой твердости 57, точилась проще, чем ЗДП?
Чем вы ее точили, если не секрет? ОА Боридами?

Не могу сказать точно. ЗДП я точил давненько. Сложностей она у меня не вызывала.
НАР40 точилась довольно просто. Сет точно не помню. Скорее всего Бориды 220, 320, 600, 1200, Арк черный. Доводится сталька хорошо. Помню, что резала как лазер, волосы на голове цепляла очень агресивно.

Urs

[Maxkon]

Спасибо за обзор.
Эндура всегда был одним из ходовых (у меня) ножей. Легкий, удобный, не дорогой. С новой сталью попробуем (едет).

[Ramok]

Спасибо за обзор. Тоже нравится цвет накладок.

[НИКОЛАЕВСКИЙ]

спасибо за обзор спаевские спринтраны завсегда интересны материалами(когда то в одном из "прорезов"читал что твердость своих клинков спаи спецом зашифровали что бы у конкурентов не возникало желания "померяться письками")

[RUMMEL]

Классный обзор

[dragonfly635]

Кирпичная рукоять замечательно смотрится и от всего ножа веет Японией, не традиционной исторической, а в целом, такие у меня ассоциации. Отличный нож!

[vlodko_lviv]

О! Нарешті огляд з'явився. Дякую!

[jarek]

Дякую.гарний огляд.гарні фото

[stilet]

Спасибо камрады .

[stilet]

Прощальное фото .

[Urs]

Олег,а видео? Кто,если не ты?

[Мутний]

Чудовий огляд й купа інфи цікавої, хоча й банальна Ен

[Urs]

Продолжу историю о твёрдости стали. Под видео Йети я всё-таки оставил комментарий с вопросом. Сегодня получил ответ. Естественно информации Павла,после всех его тестов и замеров,я доверяю значительно больше,чем просто словам Йети. Но и не поделиться с вами новой инфой тоже не могу.

[alecsey]

Обзор получился

[Exibiche]

Urs
А ты попроси его, чтоб дал ссылку на пост о котором он говорит Я только что пересматривал спайфорум, ничего такого не нашел. Обязательно отпишись, что он ответит.

Кстати вот пост от Ankerson (Sun Jan 10, 2016):
"Finished testing the Endura in HAP40, I got 320 cuts on 5/8" rope, 400 grit finish, 15 DPS, was .024" behind the edge.
Right around S30V/S35VN performance at the same thickness behind the edge etc."

(Закончил тестировать Эндуру с НАР40. Получилось 320 резов 5/8 дюймовой веревке, финишировал - 400 грит, 15 градусов на сторону, сведение - 0,024" (0,6) . Демонстрирует ту же продуктивность (стойкость) что и S30V/S35VN при той же толщине РК и прочих характеристиках).

[stilet]

Urs
Видео снял, но пока в процессе порезки-склейки , в ближайшее время выложу. На видео кстати рукоять получилась оранжевой, уж как я не игрался с балансом , нифига не вышло, просто магический цвет какой-то .

Паша , Yeti говорит, что сталь очень похожа на М4 от Бенча , дык в этом он прав , но так там максимум 58 единиц , но никак не 60 . Одним словом, слышал звон, но не знает где он .

[Urs]

Павел, обязательно попрошу его дать ссылку на первоисточник. Отпишусь здесь про результат.
Олег,видео очень жду. Подозреваю,что не только я.

[Exibiche]

stilet
Олег, ну действительно она похожа
Кроме прочего +8,5% Кобальта, а это для стали большая вязкость, устойчивость к ударным нагрузкам, меньшая склонность к выкрашиванию.

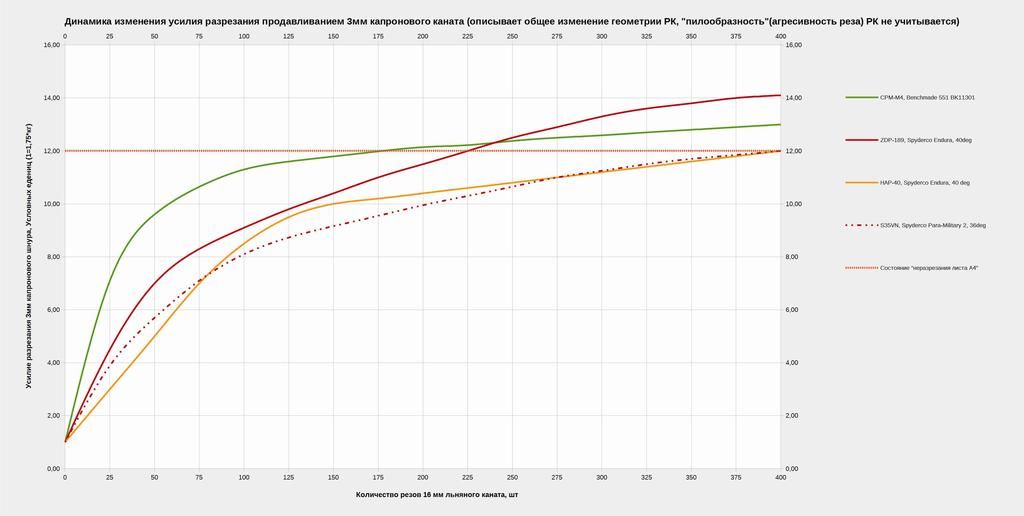

Вот сравнение с бенчевской М4:

[lytvin87]

Дякую за хороший огляд Гарний вийшов "старий" ножик у Спаїв, але мені, нажаль, на даний час залишається тільки мріяти про нього і записати на 23 сторінці 3-го тома моїх хотелок

[donderom]

"Слежу" за тестами Exibiche и Анкерсона не первый год и если оба говорят что сталь как тридцатка значит камрады так и есть и оспорить это будет ну ооочень сложно (боюсь даже для "представителя спаев")

[donderom]

stilet
Олег, ну действительно она похожа

Может все дело в уровне "похожести"? Так можно сказать что все стали "похожи" )

[stilet]

Да ну нах той кобальт , убрать его и будет похожа , даже очень.

[Exibiche]

stilet
Олег, ну действительно она похожа

Может все дело в уровне "похожести"? Так можно сказать что все стали "похожи" )

Ага, в них во всех Железо есть!!!
